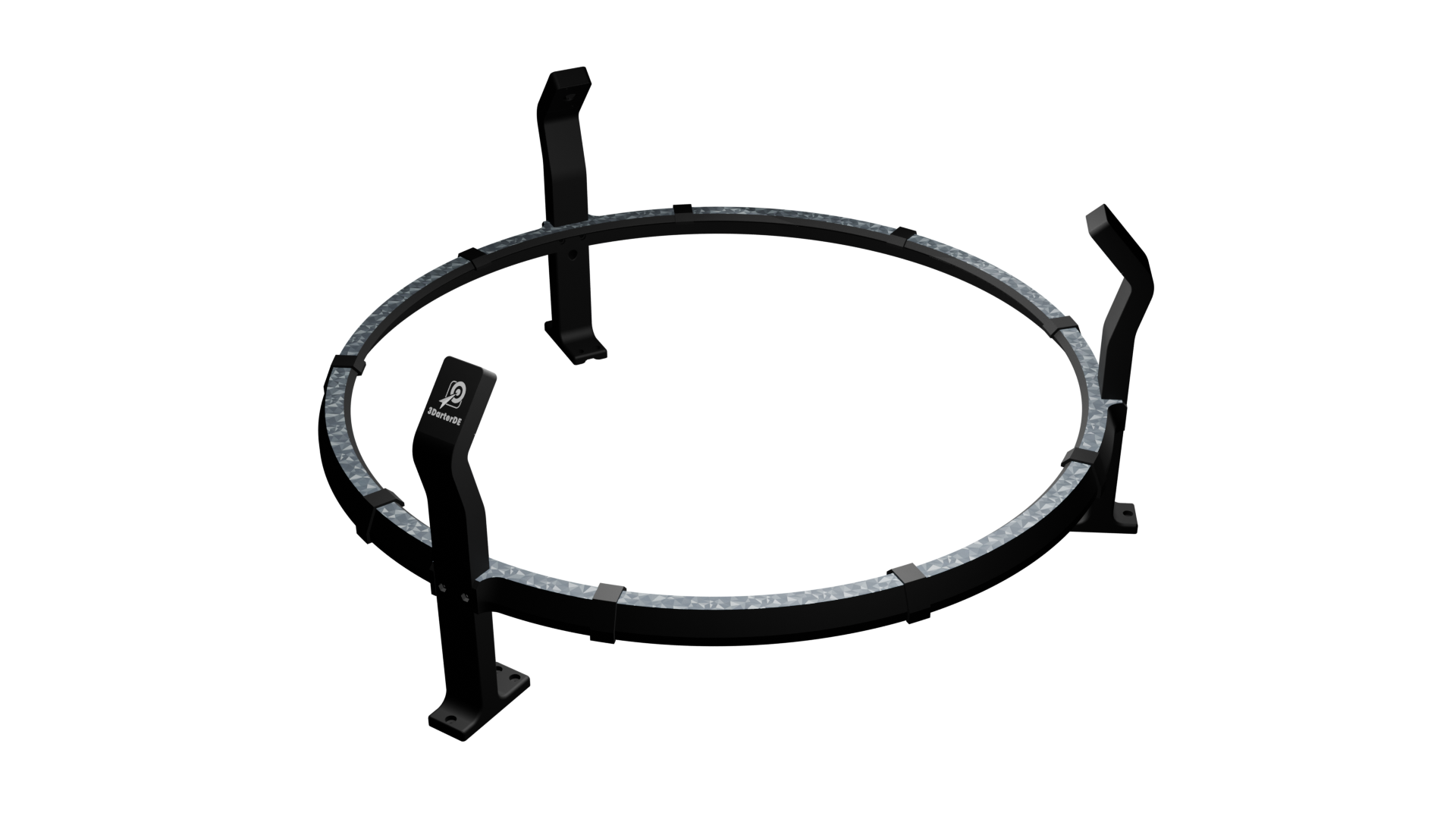

Beleuchtungsring

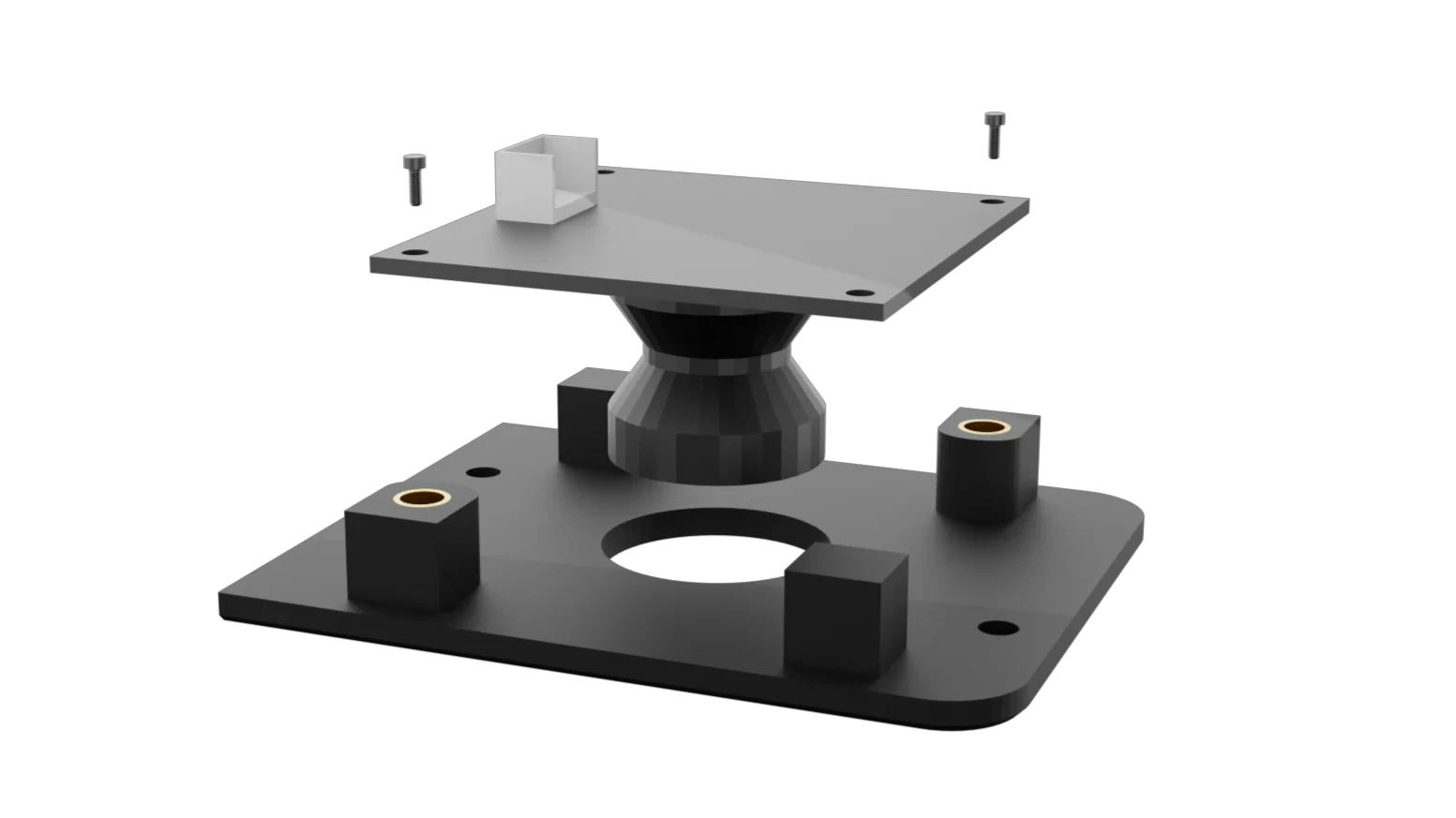

Schraube zuerst jede Kamera mit den beiliegenden M2-Schrauben am jeweiligen Kameragehäusedeckel fest (6× M2 im Set – entsprechend der Bohrungen am Deckel).

Klicken zum Vergrößern

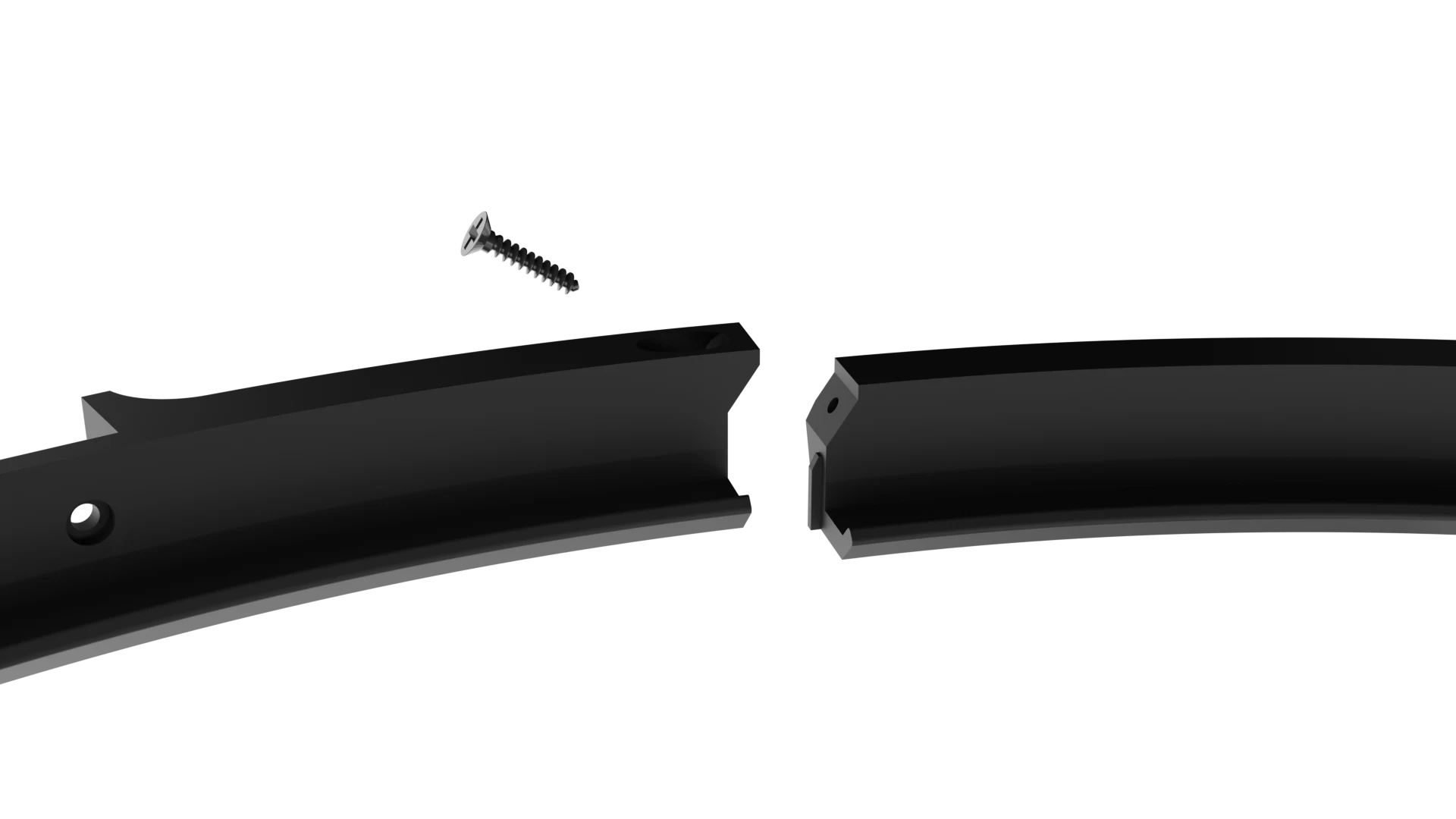

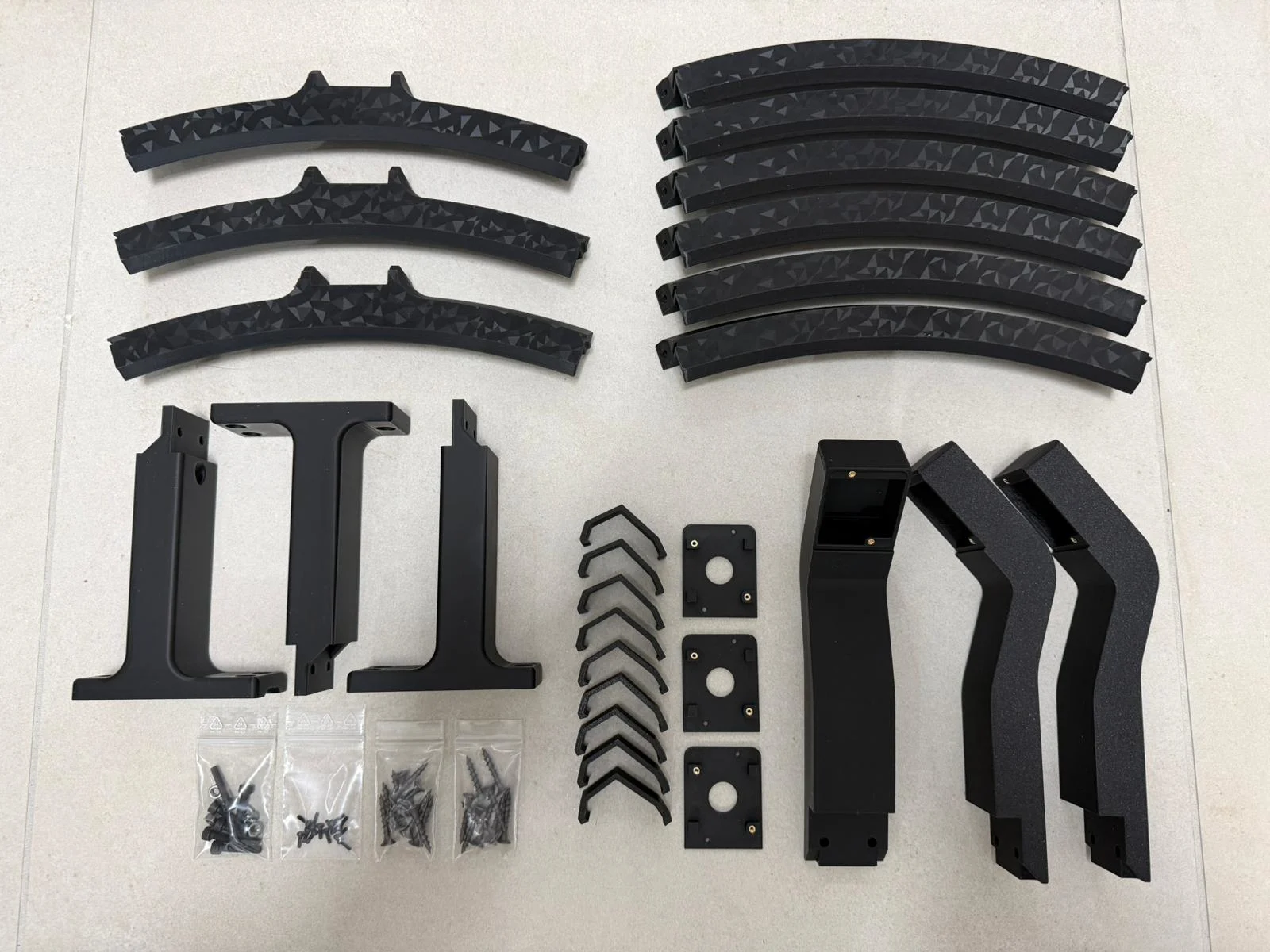

Es gibt zwei Arten von Ringelementen: 3 Stück für die Kameraarme und 6 Stück als Zwischenstücke. Die Reihenfolge im Ring: links und rechts von jedem Kameraarm-Element sitzt jeweils ein Zwischenstück – so ergibt sich ein geschlossener Ring.

Stecke die Ringelemente nacheinander zusammen und verschraube sie mit den 9× Universalschrauben, bis du einen kompletten Ring hast.

Klicken zum Vergrößern

Zuerst das Kabel von unten durch den Standfuß schieben, dann von unten durch den Kameraarm. Danach Arme und Füße aufeinanderstecken – so sitzen Kabel und Teile korrekt.

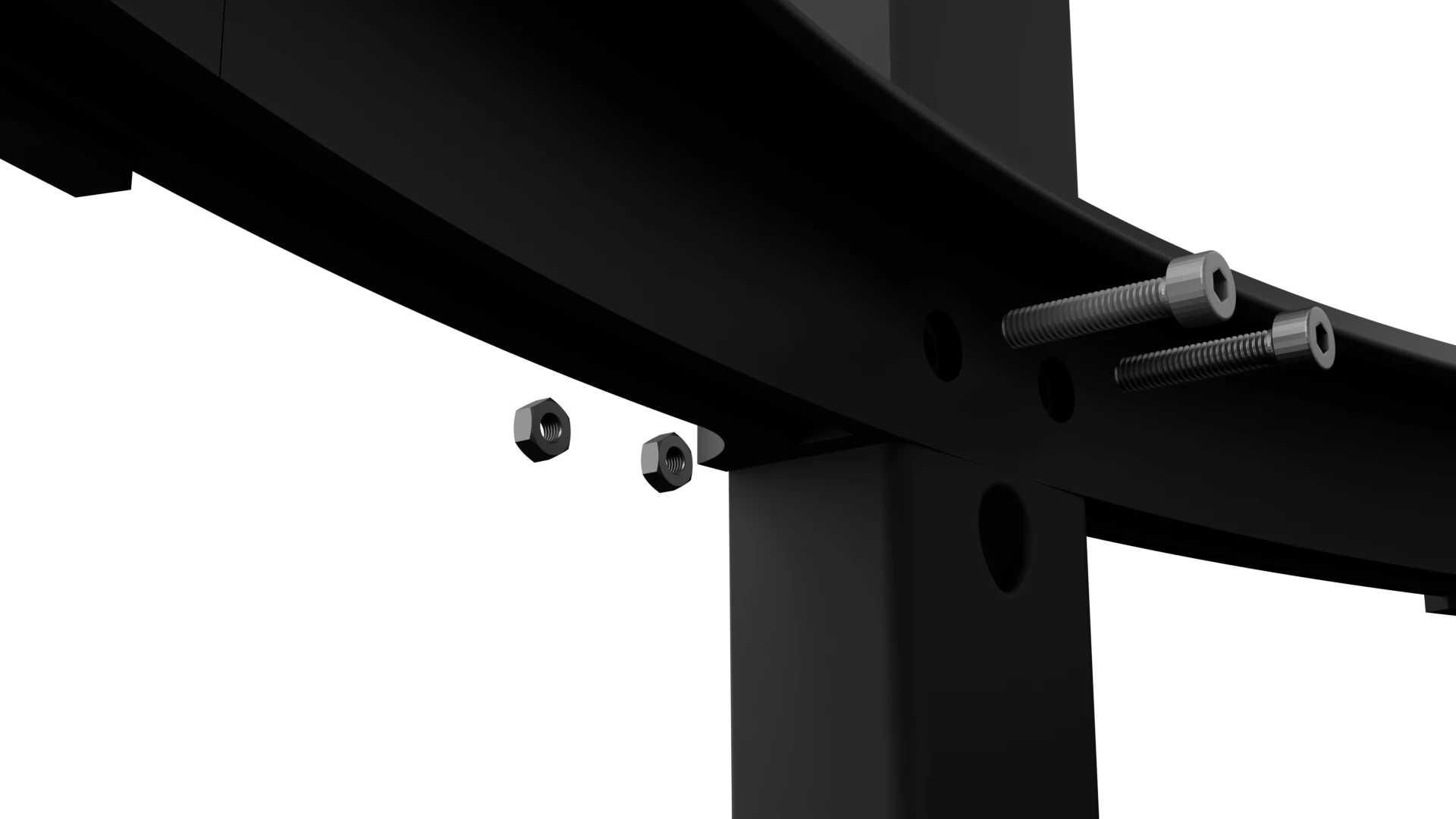

Den gesamten Arm kannst du nun an das Ringelement drücken und mit den 6× 20 mm M4-Schrauben und 6× M4-Muttern verbinden (2 Schrauben und 2 Muttern pro Arm).

Klicken zum Vergrößern

Rolle den LED-Streifen aus und führe das Kabelende durch das LED-Loch im entsprechenden Standfuß. Ziehe die Schutzfolie Stück für Stück ab und klebe den Streifen sorgfältig an der Innenseite des Rings entlang – gleichmäßig und ohne Knicke. Anschließend den Dimmer mit dem LED-Streifen verbinden; das Stromkabel des Dimmers wird später mit den anderen Kabeln nach hinten geführt.

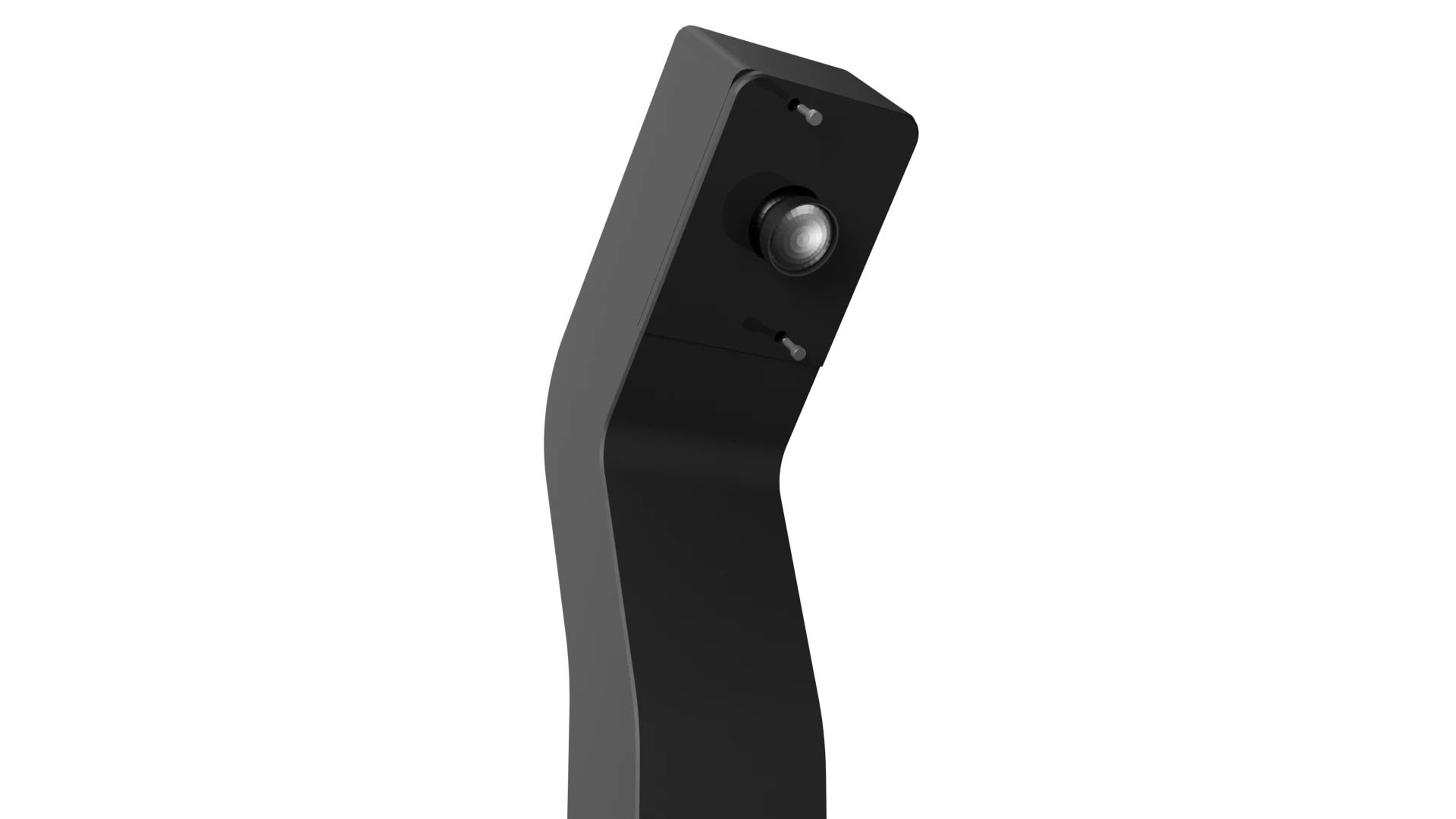

Zuerst das Kabelende in die Kamera stecken. Danach die Kameragehäusedeckel in die Kameraarme drücken und mit den M2-Schrauben fest verschrauben.

Klicken zum Vergrößern

Mit Grundplatte: Wenn du die Grundplatte mitbestellt hast, setze den Beleuchtungsring auf die Außenteile der Grundplatte und verschraube ihn mit den 9× 12 mm M4-Schrauben fest.

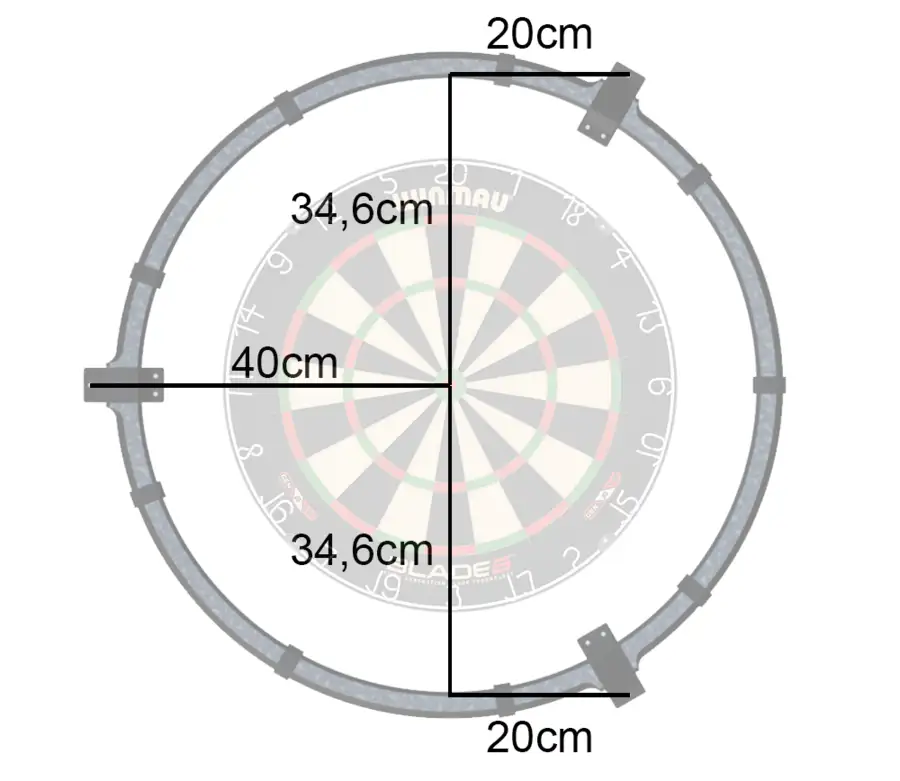

Ohne Grundplatte: Soll der Ring direkt an der Wand oder einer Holzplatte befestigt werden, nutze die 9× Universalschrauben. Die Maße und Positionen für die Bohrlöcher findest du in der folgenden Abbildung.

Klicken zum Vergrößern
