Kamerahalterfür Target Corona
Montageanleitung für die Kamerahalter, optimiert für das Target Corona Ringlicht.

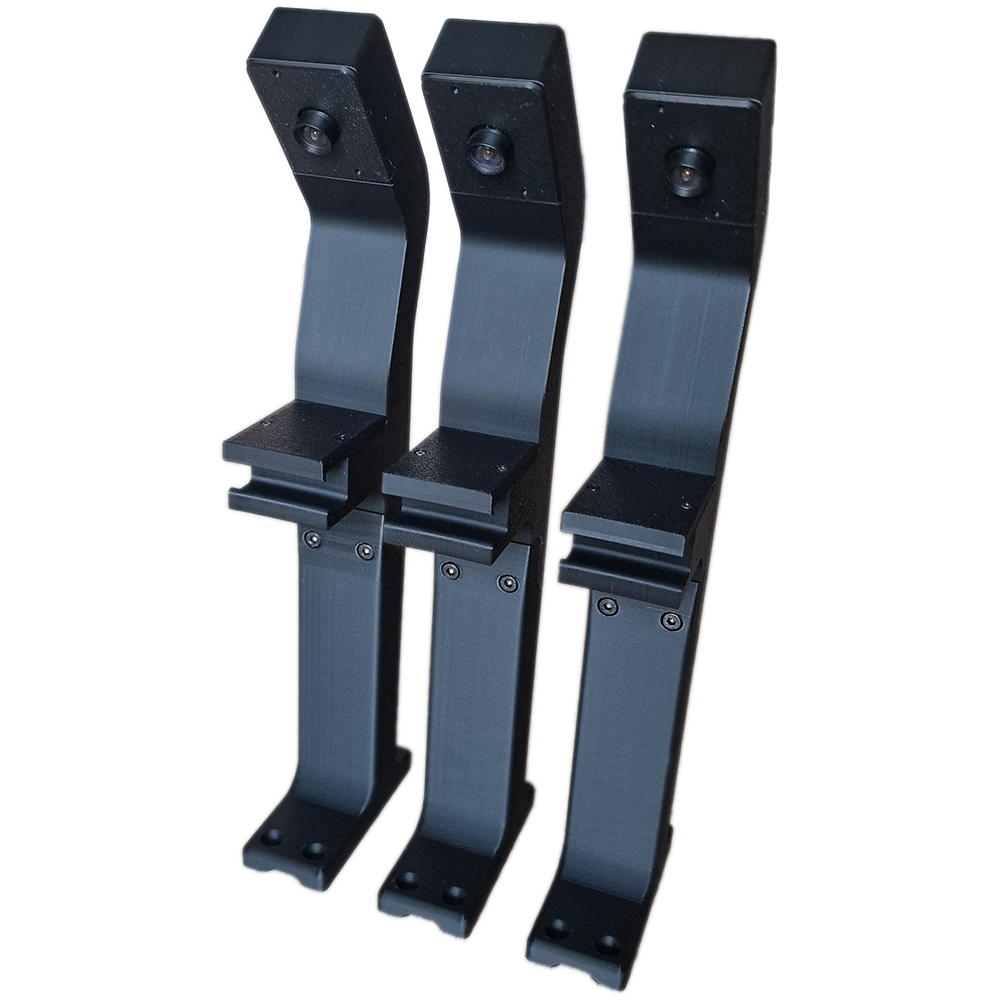

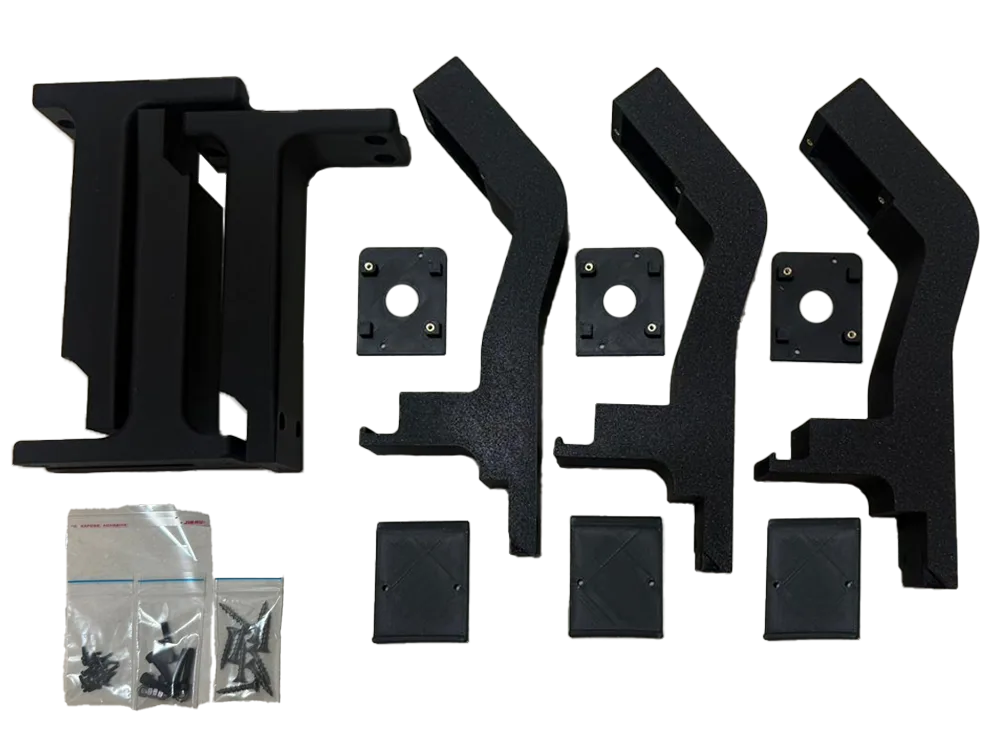

Lieferumfang
Klicken zum Vergrößern
3D-Druckteile
- 3× Standfüße
- 3× Kameraarme
- 3× Kameragehäusedeckel
- 3× Adapterkappen
Schrauben und Muttern
- 9× 12 mm M4-Schrauben oder 9× Universalschrauben (je nachdem, ob eine Grundplatte mitbestellt wurde)
- 6× 20 mm M4-Schrauben
- 6× M4-Muttern
- 18× M2-Schrauben
Schritt-für-Schritt Anleitung

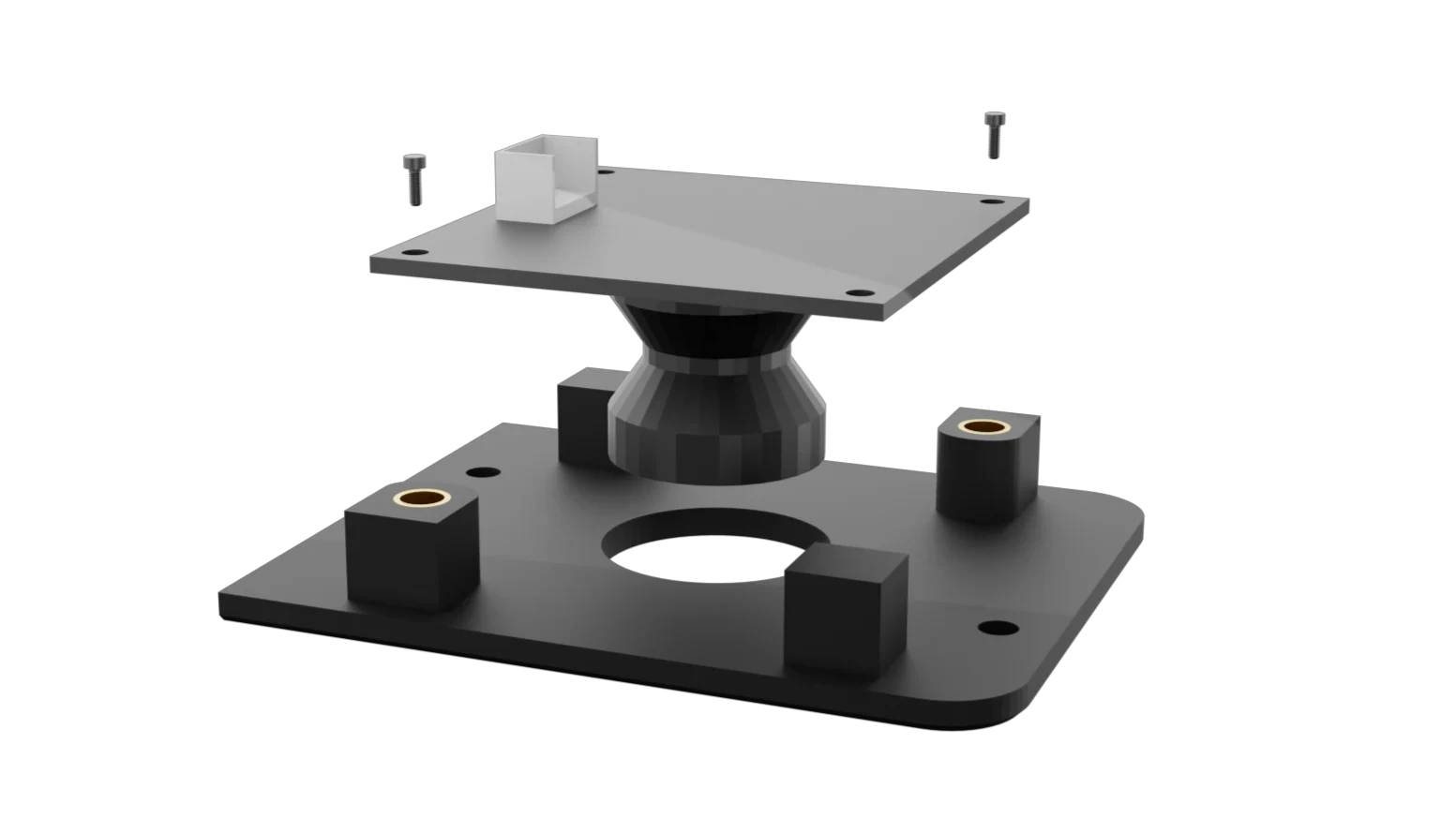

Kamera an Kameragehäusedeckel
Schraube zuerst jede Kamera mit den beiliegenden M2-Schrauben am jeweiligen Kameragehäusedeckel fest (6x M2 im Set – entsprechend der Bohrungen am Deckel).
Klicken zum Vergrößern
Standfüße und Kameraarme
Zuerst das Kabel von unten durch den Standfuß schieben, dann von unten durch den Kameraarm. Danach Arme und Füße aufeinanderstecken und mit den 6× 20 mm M4-Schrauben und 6× M4-Muttern verschrauben (2 Schrauben und 2 Muttern pro Arm) – so sitzen Kabel und Teile korrekt.

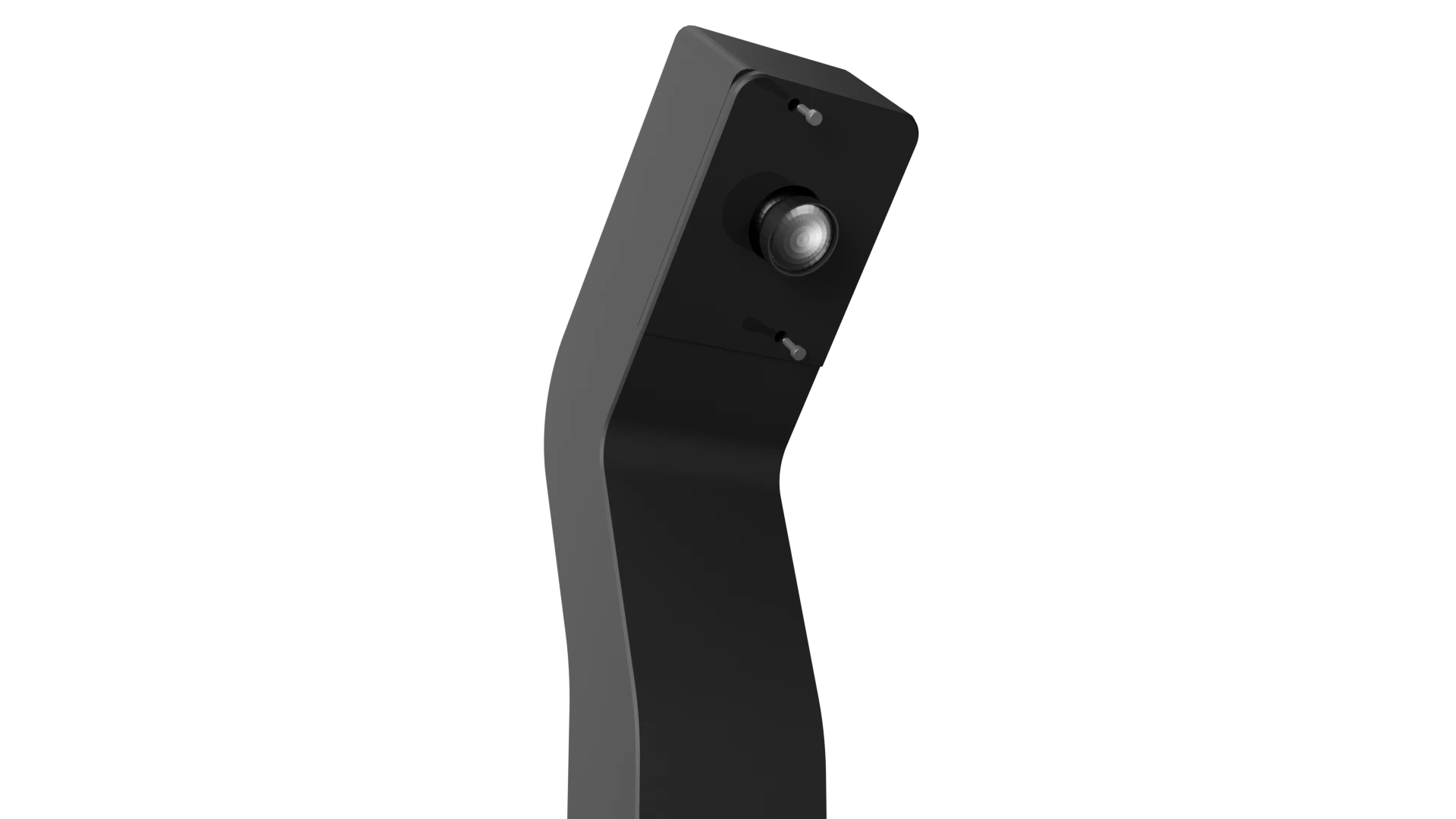

Kameradeckel und Kamera
Zuerst das Kabelende in die Kamera stecken. Danach die Kameragehäusedeckel in die Kameraarme drücken und mit den M2-Schrauben fest verschrauben.
Klicken zum Vergrößern
Kamerahalter anbringen
Mit Grundplatte: Setze zuerst die Standfüße auf die Grundplatte und verschraube sie (mit den 9× 12 mm M4-Schrauben). Danach setzt du den Target-Corona-Ring auf die Adapter der Arme und schraubst die Adapterkappen mit den M2-Schrauben fest.
Ohne Grundplatte: Entweder zuerst die Standfüße an die Wand oder Holzplatte schrauben (z. B. mit den 9× Universalschrauben) und danach den Target-Corona-Ring auf die Adapter setzen – oder du verbindest zuerst die Adapter mit dem Corona-Ring und schraubst das Ganze so an die Wand. Jeder löst das am besten so, wie es für ihn passt.
