Kamerahalterfür Winmau Plasma
Montageanleitung für die Kamerahalter, optimiert für das Winmau Plasma Ringlicht.

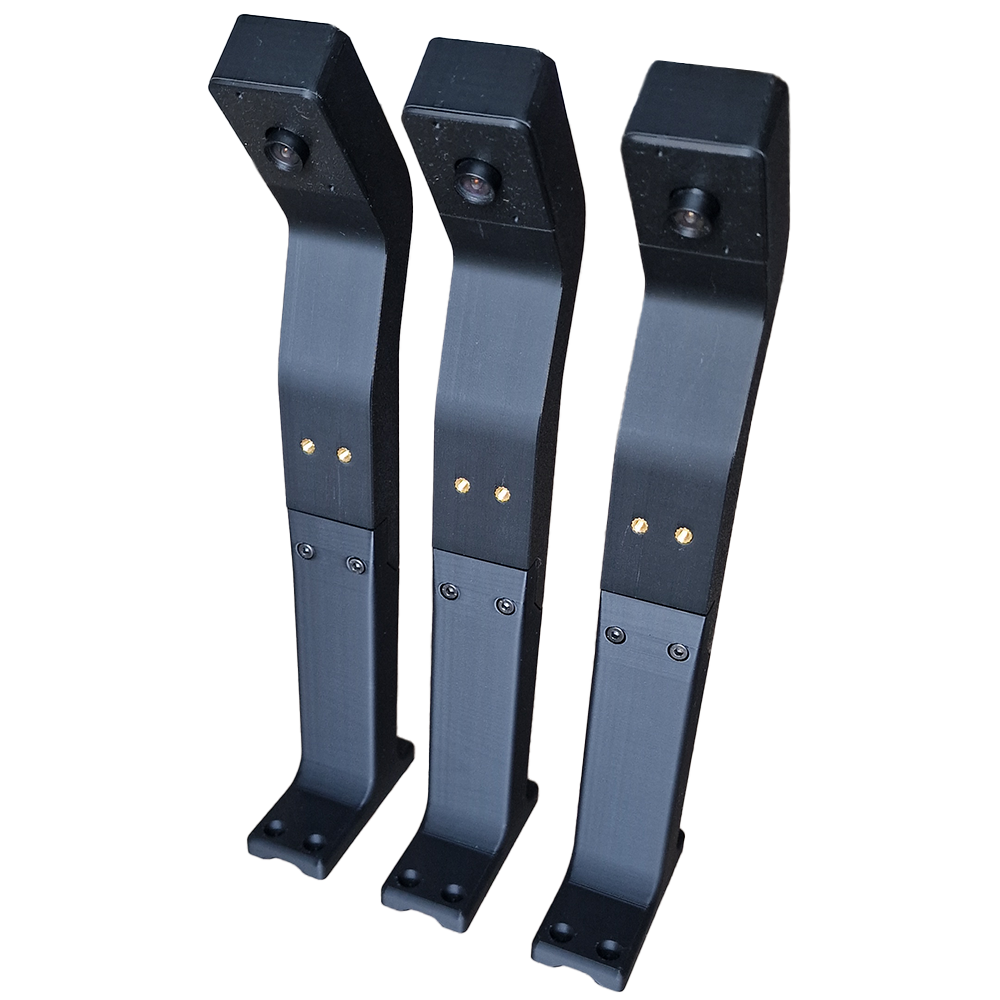

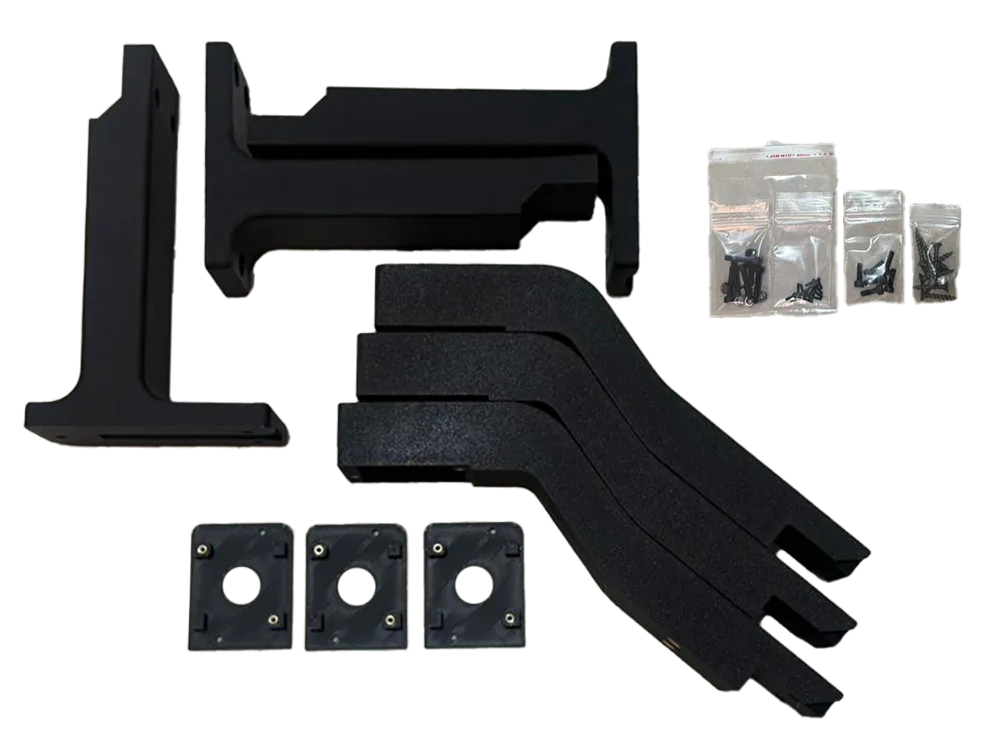

Lieferumfang
Klicken zum Vergrößern
3D-Druckteile
- 3× Standfüße
- 3× Kameraarme
- 3× Kameragehäusedeckel
Schrauben und Muttern
- 9× 12 mm M4-Schrauben oder 9× Universalschrauben (je nachdem, ob eine Grundplatte mitbestellt wurde)
- 6× 20 mm M4-Schrauben
- 6× M4-Muttern
- 18× M2-Schrauben
- 6x 12mm M4-Schrauben für den Plasma-Ring
Schritt-für-Schritt Anleitung

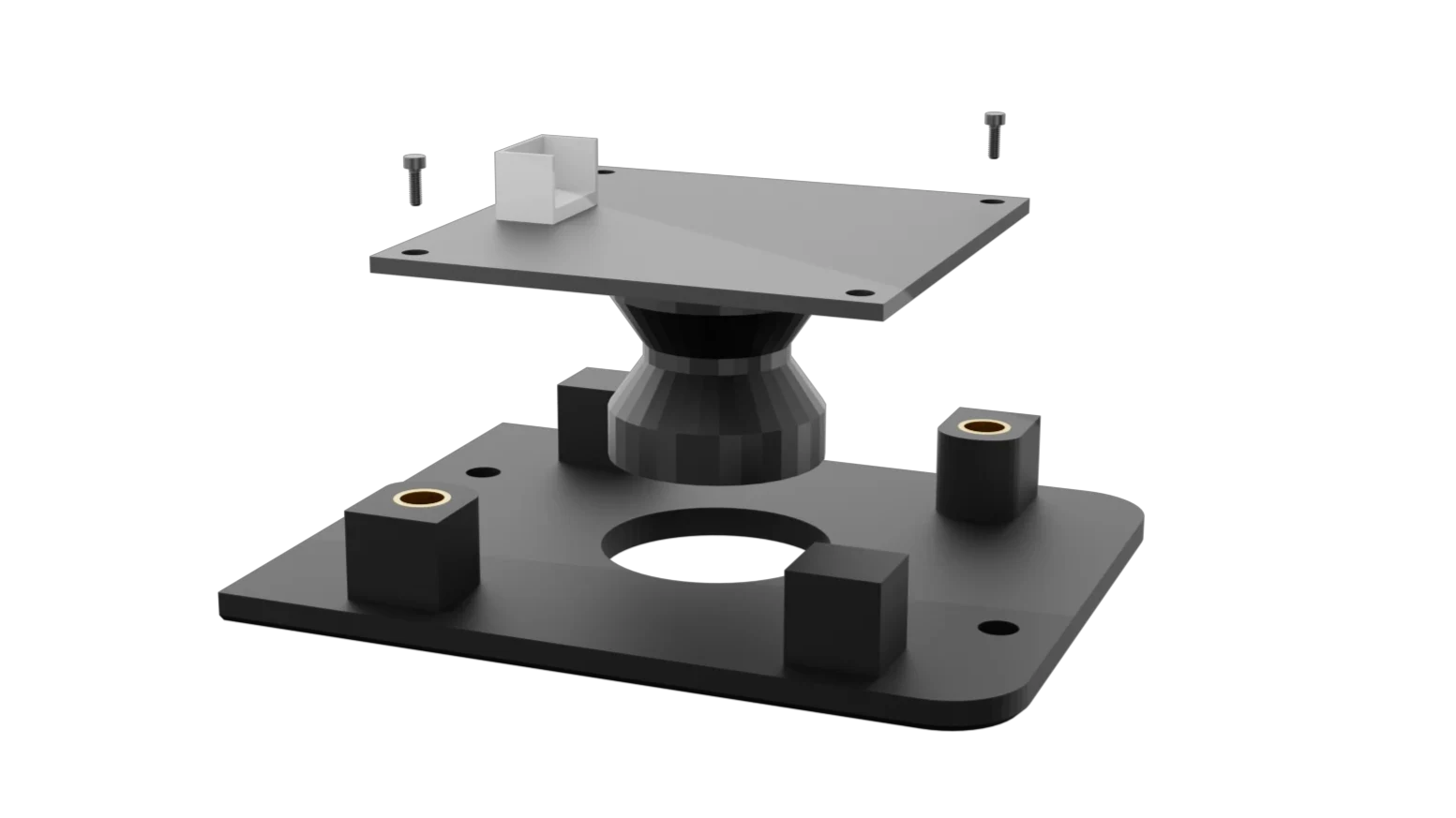

Kamera an Kameragehäusedeckel
Schraube zuerst jede Kamera mit den beiliegenden M2-Schrauben am jeweiligen Kameragehäusedeckel fest (6× M2 im Set – entsprechend der Bohrungen am Deckel).
Klicken zum Vergrößern
Standfüße und Kameraarme
Zuerst das Kabel von unten durch den Standfuß schieben, dann von unten durch den Kameraarm. Danach Arme und Füße aufeinanderstecken und mit den 6× 20 mm M4-Schrauben und 6× M4-Muttern verschrauben (2 Schrauben und 2 Muttern pro Arm) – so sitzen Kabel und Teile korrekt.

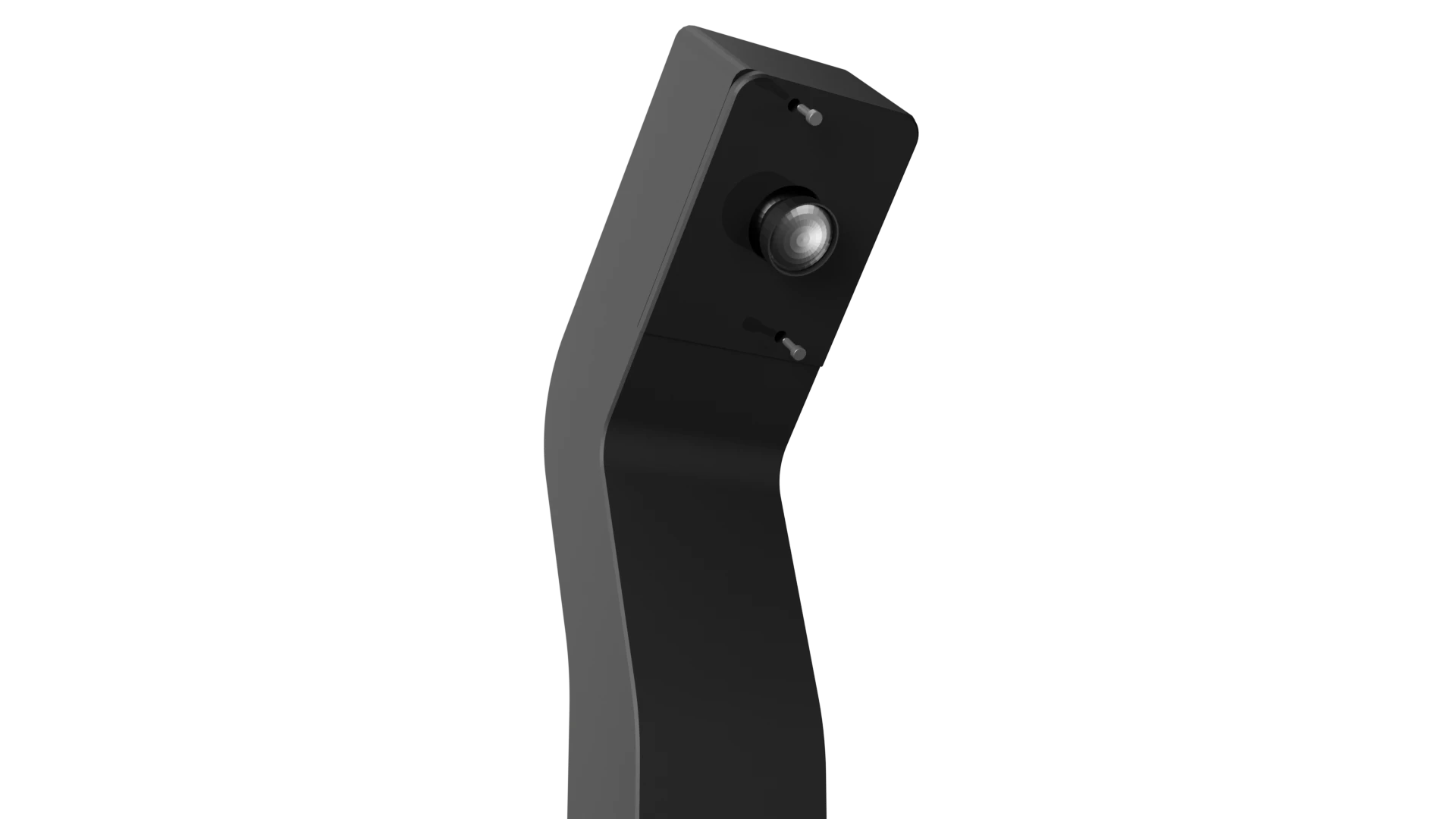

Kameradeckel und Kamera
Zuerst das Kabelende in die Kamera stecken. Danach die Kameragehäusedeckel in die Kameraarme drücken und mit den M2-Schrauben fest verschrauben.
Klicken zum Vergrößern
Kamerahalter anbringen
Richte den Plasma-Ring auf die Höhe der M4-Muttern aus, die sich im Kameraarm befinden. Anschließend den Ring mit den M4-Schrauben verschrauben.
Mit Grundplatte: Die Standfüße (mit den bereits montierten Armen und dem Ring) auf die Grundplatte setzen und verschrauben (z. B. mit den 9× 12 mm M4-Schrauben).
Ohne Grundplatte: Zuerst die Standfüße an die Wand oder Holzplatte schrauben (z. B. mit den 9× Universalschrauben), dann den Ring wie oben anbringen – oder du bringst zuerst den Ring an den Armen an und montierst die fertige Einheit danach an der Wand. Jeder löst das so, wie es für ihn passt.
