Grundplatte
Aufbau- und Montageanleitung für die 3D-gedruckte Grundplatte – die Basis deines Autodarts-Systems.
Lieferumfang
Klicken zum Vergrößern

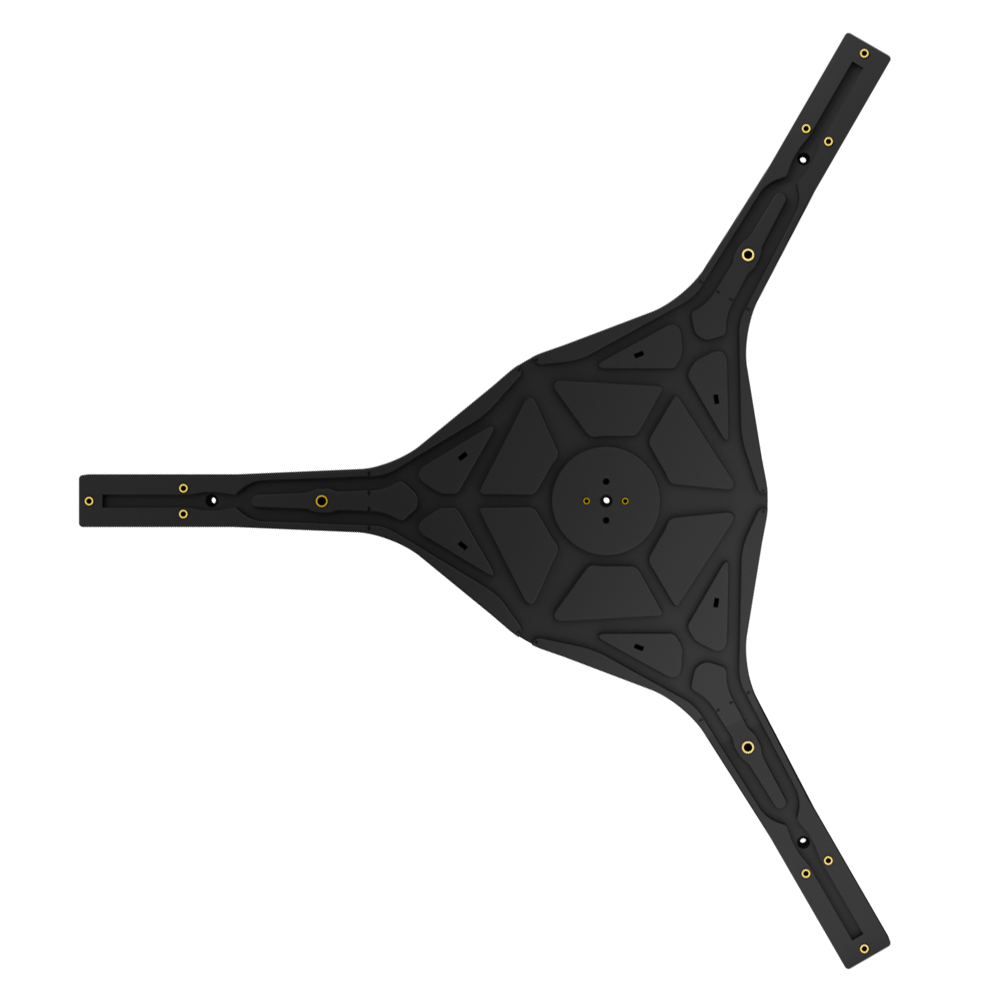

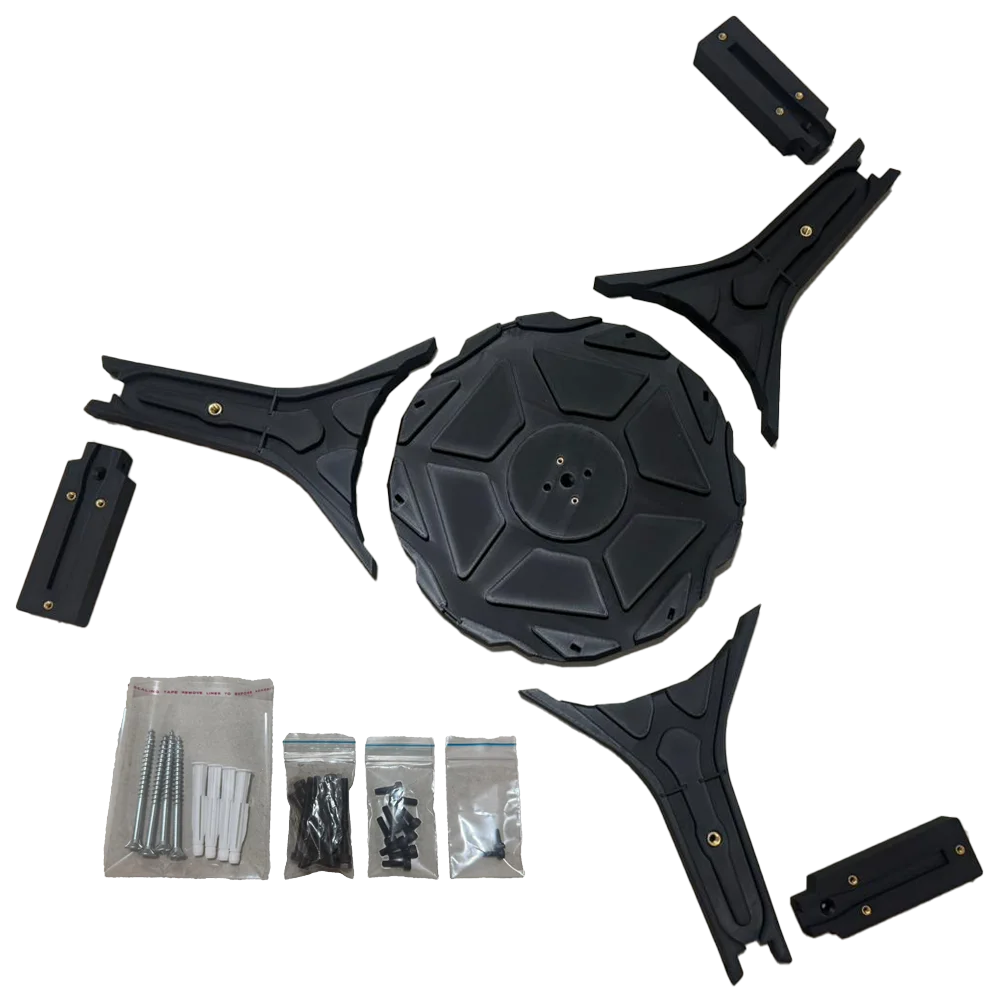

3D-Druckteile
- 1× Basisteil (Mittelteil)
- 3× Verbindungsteile (zur Erweiterung des Basisteils)
- 3× Außenteile (für die Standfüße)
- 4× Kabelklemmen
Schrauben und Muttern
- 9× 40 mm M4-Schrauben
- 9× M4-Muttern
- 2× 6 mm M3-Schrauben (für Dartboardhalterung)
- 4x 6er Dübel + Schrauben
Schritt-für-Schritt Anleitung
Basisteil vorbereiten
Lege das Basisteil (Mittelteil) der Grundplatte auf eine ebene, saubere Fläche. Stelle sicher, dass du genug Platz zum Arbeiten hast.
Verbindungsteile anbringen

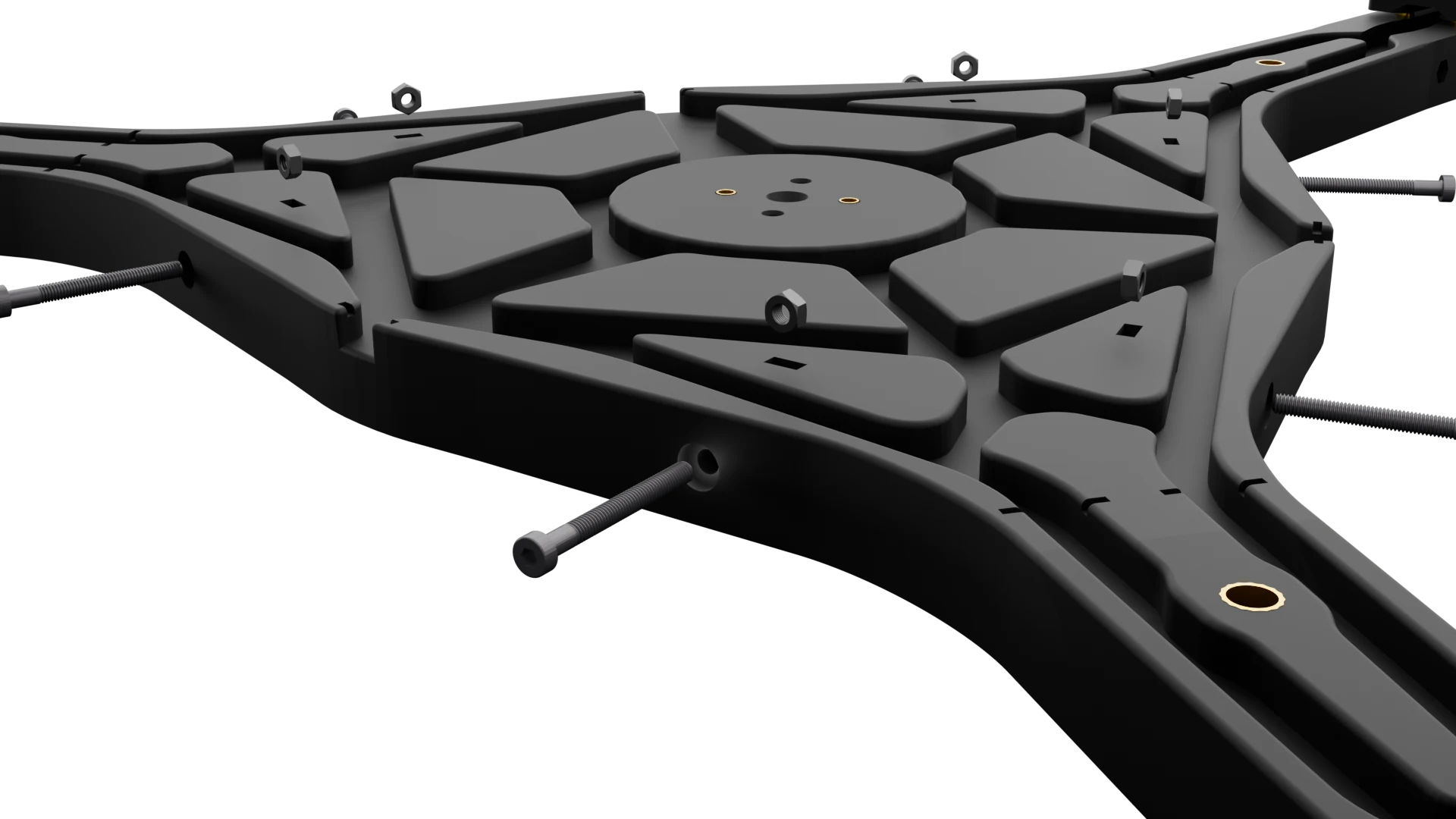

Schraube die 3 Verbindungsteile am Basisteil fest. Dafür brauchst du 6× 40 mm M4-Schrauben und 6× M4-Muttern (jeweils 2 pro Verbindungsteil). Diese verbinden das Mittelteil mit den äußeren Segmenten und bilden die Gesamtstruktur der Grundplatte.
So geht’s: Die 6 Muttern in die dafür vorgesehenen Löcher von oben reinfallen lassen, dann von außen die 40 mm-Schrauben durchschrauben und festdrehen.
Klicken zum Vergrößern
Außenteile befestigen

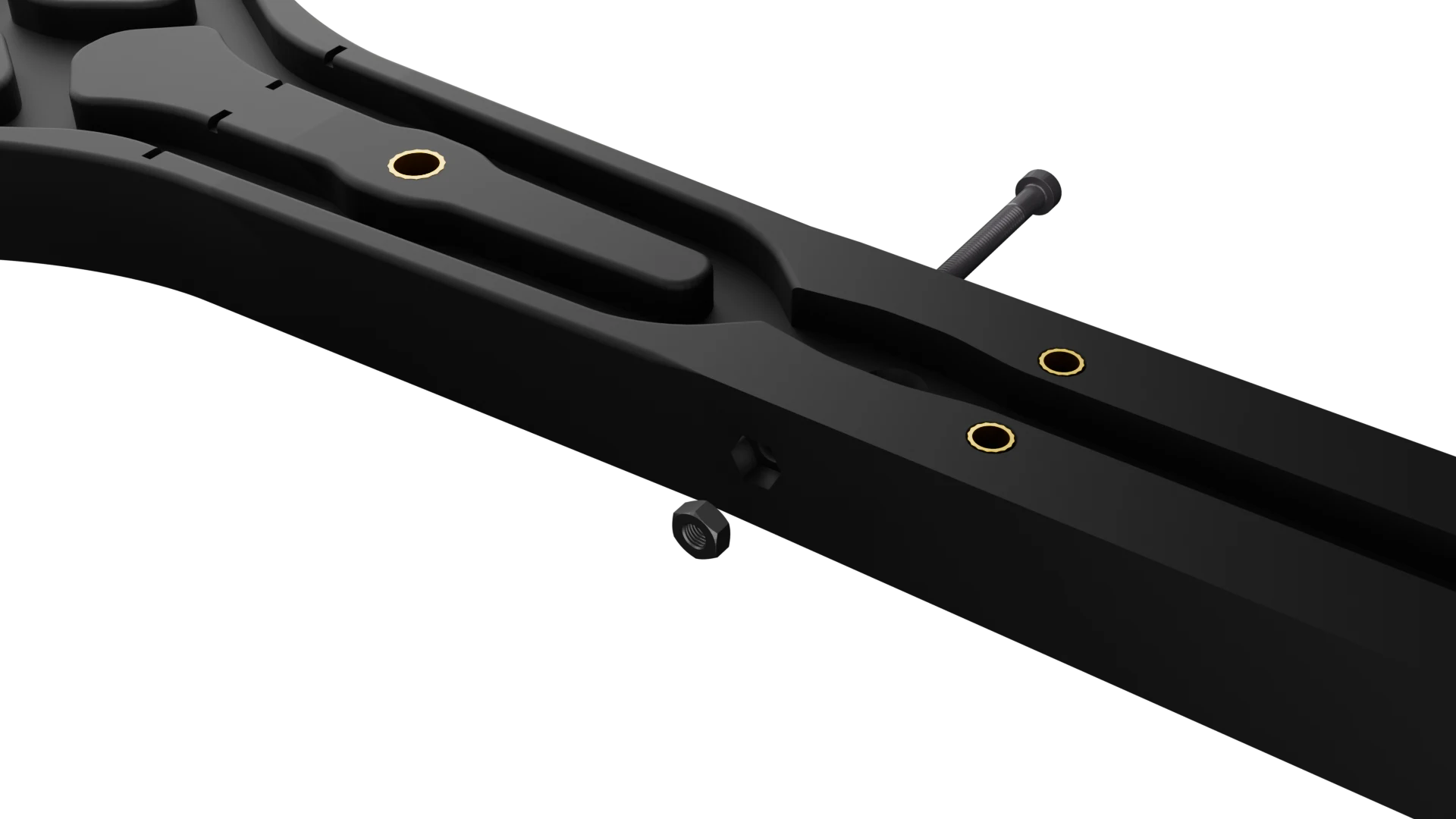

Befestige anschließend die 3 Außenteile an den Verbindungsteilen. Dafür brauchst du 3× 40 mm M4-Schrauben und 3× M4-Muttern. Diese Außenteile dienen später als Aufnahme für die Standfüße des Beleuchtungsrings.
So geht’s: Die 3 Muttern in die dafür vorgesehenen Öffnungen von der Seite reindrücken, dann die 40 mm-Schrauben von der anderen Seite durchschrauben und festdrehen.
Klicken zum Vergrößern
Bohrloch setzen
Bohre auf 1,73 m Höhe (Mitte Bullseye) ein Loch in die Wand und setze einen passenden Dübel.
Grundplatte ausrichten
Halte die Grundplatte an die Wand und schraube sie mittig durch das Loch im Basisteil leicht fest – noch nicht komplett anziehen! Richte nun die Grundplatte mit einer Wasserwaage waagerecht aus.
Weitere Bohrlöcher markieren und bohren
Drehe ein Außenteil nach links oder rechts (waagerecht) und markiere das Bohrloch an der Wand. Wiederhole das für die beiden anderen Außenteile. Drehe die Grundplatte zur Seite, bohre die markierten Löcher und setze die Dübel.
Endgültig verschrauben
Drehe die Grundplatte zurück in Position und verschraube sie nun fest an allen Befestigungspunkten. Prüfe nochmals mit der Wasserwaage, ob alles waagerecht sitzt.
Dartboardhalterung montieren
Die Dartboardhalterung wird am Basisteil befestigt. Verschraube sie mit den 2× 6 mm M3-Schrauben am Basisteil fest.
Kabelklemmen anbringen

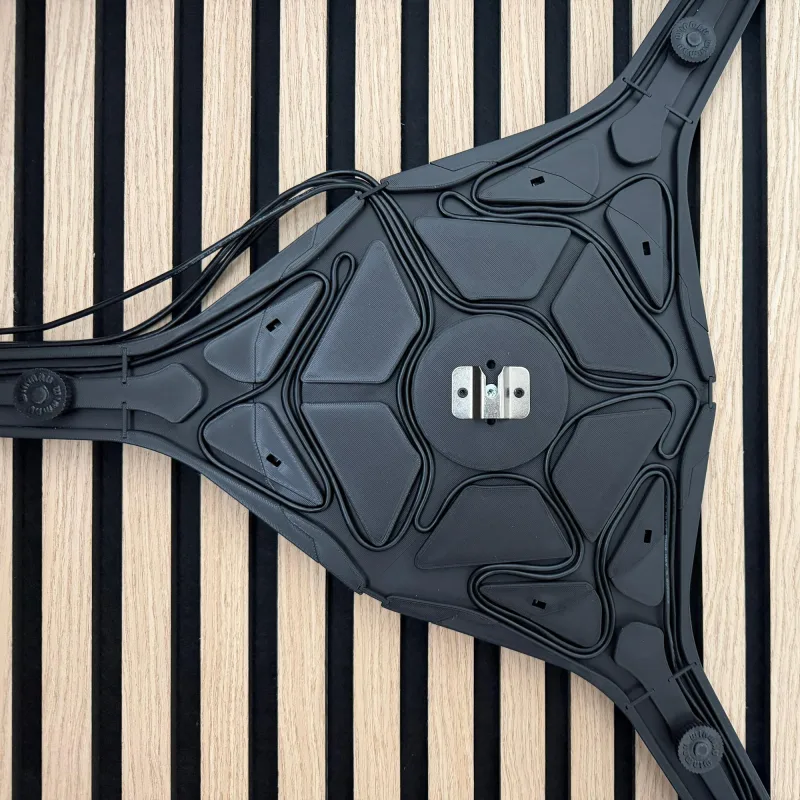

Wenn du den Beleuchtungsring bzw. die Kamerahalter angebracht und die Kabel verlegt hast, kannst du nun die Kabelklemmen an den dafür vorgesehenen Stellen der Grundplatte leicht reinklopfen bzw. reindrücken – so bleiben die Kabel ordentlich geführt.
